Подробная информация о продукте:
|
| Высокий свет: | Продукция Clean room,аксессуары для чистых комнат |
||
|---|---|---|---|
Оборудование чистой комнаты трудной стены класса 100 модульное для лаборатории, длинного времени пользы
Хотя ясное разделение не доступно, «условие чистой комнаты» использовано в случае здания или комнаты. Космос заключенный панелью занавеса или смолы ПВК рассмотрен как «чистая будочка» в случае готовности увеличить фактор чистоты в чистой комнате или кондиционированной комнате. Размер 1.5м до 5м и чистый воздух введен в будочке с обеспечением ФФУ (блока фильтра вентилятора) в потолке.
Станьте популярным в последние годы, не на основании своего размера, но принимая во внимание он как простая, дешевая, передвижная структура с фактором и не нарушать чистоты код конструкции или пожарные службы подействуйте.
Рамка: Алюминий
Размер и спецификация:
| Продукт | Модульная чистая комната |
| Размер | Л6450*В5000*Х2400мм |
| Наружная рамка | 40*80мм прессовали алюминий |
| КТИ ФФУ | 16 НАБОРОВ |
| СВЕТ | 36В*8 |
| Вентилятор воздуходувки | 120В кс6СЭТС |
| Носие | о 54дБА |
| Взгляд к | Светозащитный противостатический занавес ПВК |
| Взгляд сверху | Лист нержавеющей стали для герметизировать |
| Класс | 100 +1000класс |
| Дверь | Ручная раздвижная дверь |
Применение:
Чистая комната для фармацевтических, микробиологических исследования и научных экспериментов, которое требуют частично оборудования очищения.
Относительно кода или пожарных служб конструкции подействуйте, возможность конфликта с стандартами местных властей или компании клиента. Также, размер который можно раскрыть над столом термин как «простой чистый стенд»
Следующее рассмотрение необходимо в случае выбора чистой будочки.
1. Вычисление фактора чистоты для внутри будочки
2. Выбор материала стены
3. Выбор системы вентиляции
4. Выбор кондиционирования воздуха внутри будочка
1. Вычисление фактора чистоты для внутри будочки
Вообще, она решительна на основании регулировок чистой комнаты. Рассматриваемые параметры тариф циркуляции, тип фильтра, система подачи и система вентиляции.
Таблица ссылки для тарифа циркуляции
| Класс чистой комнаты | Общее численное значение | Стандарты УСА209Э | Средняя скорость воздушного потока |
| Класс 100 000 | 20-30 ротатионс/х | 20 | 0.005-0.041м/с |
| Класс 10 000 | 30~70 вращений /h | 70 | 0.051-0.76м/с |
| Класс 1 000 | 100-200 ротатионс/х | 150 | 0.127-0.202м/с |
| Класс 100 | 200-600 ротатионс/х | 250-400 | 0.203-0.408м/с |
Тариф циркуляции согласно с емкость ÷роом площадки для разгрузки скорости воздушного потока =Авераге часа (вращений /h) (м/сек) кс (м2) кс 3600сек (том) (м3)
| Деталь | Фильтр средства или высокой эффективности | Фильтр ХЭПА | Фильтр УЛПА |
| Фильтруя емкость | Класс 10-100000 | Класс 100-10000 | Класс 10 |
| Примеры | Нормальный офис | После процесса ИК | ПРЭ процесс ИК |
| Представление | Высокая емкость запутывания как сравнивает к грубому фильтру частицы | Обладать запутыванием емкости до 99,97% для частиц размера 0.3ум | Проссессинг запутывание емкости до 99,999% для частиц размера 0.1ум |
Емкость воздушных потоков и блоки ФФУ быть установленным выбраны на основании тома чистой будочки и пожеланного класса.
Необходимые воздушные потоки (м3/мин) =таргетед ×рате емкости комнаты (м3) циркуляции (вращений /h) ÷60
Пример)
Воздушные потоки ФФУ для чистой будочки с шириной 3м, длиной 2м, высотой 2м и пожеланным классом 10000 (3×2×2) ×75÷60=15 (м3/мин)
блок *Синле ПАУ - А17ФФУ нашей компании совместимо.
2. Выбор материала стены
Выбор должен быть сделан на основании требований связанных с окружающей и внутренней окружающей средой космоса.
Особенности:
будочку 1).Клеан может предложить часть высокой чистой окружающей среды, можно установить на верхнюю часть места
эта потребность очистить. Воздух который приведенный вне от ФФУ фильтрует пре фильтром и фильтром ХЭПА, после этого
чистый воздух включается в рабочую зону вертикально для обеспечения требования к очищения
шум 2).те чем 52дБА, скорость воздуха 0.35-0.6м/с
3). размер чистой будочки, подгоняет дизайн доступен
4).ит может быть использовано одиночным и также может быть подключено с чистой зоной в прокладке
5). ряд очищения: класс 100 класс, 1000 или 10000класс
Спецификации:
| Деталь | Комната трудной стены модульная чистая | |
| Чистота | Класс 100 к класс 100 000 | |
| Размер (ЛСВСХ) | Конструированный согласно требованиям к клиента | |
| ФФУ | Размер | 2кс2, 2кс4, 4кс4 опционное |
| Структурный материал рамки | Нержавеющая сталь, алюминиевый сплав | |
| Электропитание | 110В/60ХЗ/АК; 220В/60ХЗ/АК | |
| Фильтр | Мини фильтр плеат ХЭПА фильтер/УЛПА опционный | |
| Материал рамки | Алюминиевый сплав/нержавеющая сталь 201/СУС 304 | |
| Материал стены | Закаленное стекло/акриловая/противостатическая прозрачная панель ПВК/Сандвич | |
| Потолок | панель Алюмини-пластмассы/закалила стекло/акриловую/противостатическую прозрачную панель ПВК/Сандвич | |
Опционный аксессуар:
Ливень воздуха
Коробка пропуска
Кондиционер
Манометр

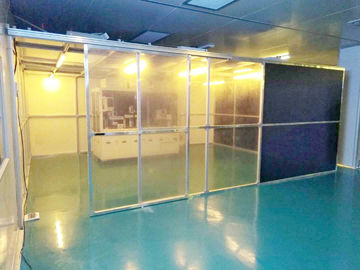

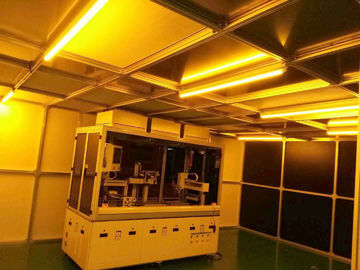

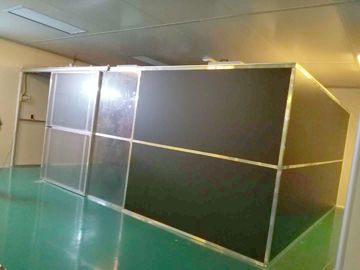

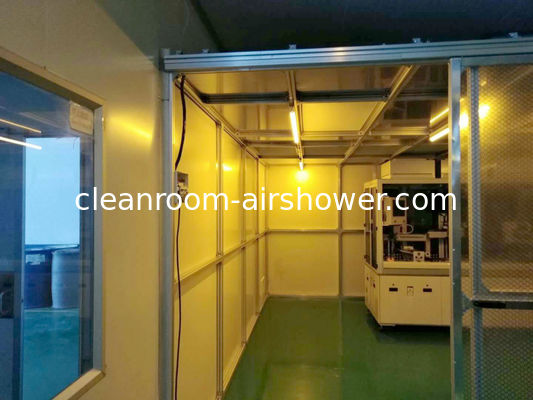

Чертеж чистой комнаты:
