| МОК: | 1 набор |
| Стандартная упаковка: | Случай переклейки |
| способ оплаты: | T/T, западное соединение |
| Пропускная способность: | Набор 10 в месяц |
Комната противостатической трудной стены модульная чистая, класс 1000 высокого стандарта
Для южнокорейца Фабрика INNOX
Модульные преимущества чистой комнаты:
Прочный
Быстрая установка клана с нарушением minumum приобъектным
Поддерживайте значение
Легко доработанный для расширения или repurposing.
Хотя ясное разделение не доступно, «условие чистой комнаты» использовано в случае здания или комнаты. Космос заключенный панелью занавеса или смолы PVC рассмотрен как «чистая будочка» в случае готовности увеличить фактор чистоты в чистой комнате или с кондиционированным воздухом комнате. Размер 1.5m до 5m и чистый воздух введен в будочке с обеспечением FFU (блока фильтра вентилятора) в потолке.
Станьте популярный в последние годы, не на основании своего размера, но рассматривающ его как простая, дешевая, передвижная структура с фактором и не нарушать чистоты код конструкции или пожарные службы подействуйте.
Размер и спецификация:
| Продукт | Модульная чистая комната |
| Размер | Согласно размеру клиента |
| Наружная рамка | 40*80mm прессованный алюминий |
| QTY FFU | 100sets |
| СВЕТ | 36W*40 |
| Вентилятор воздуходувки | 120W x6SETS |
| Nosie | о 54dBA |
| Взгляд c | Светозащитный противостатический занавес PVC |
| Верхний потолок | Плита FFU и mirrior SS304 |
| Класс | 1000 |
| Дверь | Ручная раздвижная дверь |
Применение:
Чистая комната для фармацевтических, микробиологических исследования и научных экспериментов, которое требуют частично оборудования очищения.
Относительно конструкции код или пожарные службы действуют, возможность конфликта со стандартами местных властей или компании клиента. Также, размер который можно раскрыть над столом термин как «простой чистый стенд»
Следовать рассмотрение необходимо в случае выбора чистой будочки.
1. Вычисление фактора чистоты для внутренности будочки
2. Выбор материала стены
3. Выбор системы вентиляции
4. Выбор кондиционирования воздуха внутри будочка
1. Вычисление фактора чистоты для внутренности будочки
Вообще, определено на основании регулировок чистой комнаты. Рассматриваемые параметры тариф циркуляции, тип фильтра, система подачи и система вентиляции.
Сошлите на таблицу для тарифа циркуляции
| Класс чистой комнаты | Общее численное значение | Стандарты USA209E | Средняя скорость воздушного потока |
| Класс 100 000 | 20-30 rotations/h | 20 | 0.005-0.041m/s |
| Класс 10 000 | 30~70 вращений /h | 70 | 0.051-0.76m/s |
| Класс 1 000 | 100-200 rotations/h | 150 | 0.127-0.202m/s |
| Класс 100 | 200-600 rotations/h | 250-400 | 0.203-0.408m/s |
Тариф циркуляции согласно с емкость ÷room x 3600sec площадки для разгрузки x скорости воздушного потока =Average часа (вращений /h) (m/sec) (m2) (том) (m3)
| Деталь | Фильтр средства или высокой эффективности | Фильтр HEPA | Фильтр ULPA |
| Фильтруя емкость | Класс 10-100000 | Класс 100-10000 | Класс 10 |
| Примеры | Нормальный офис | После процесса IC | PRE процесс IC |
| Представление | Высокая поглощая емкость как сравнивает к грубому фильтру частицы | Обладающ запутыванием емкости до 99,97% для частиц размера 0.3um | Prossessing запутывание емкости до 99,999% для частиц размера 0.1um |
Емкость воздушных потоков и блоки FFU быть установленным выбраны на основании тома чистой будочки и пожеланного класса.
Необходимы воздушные потоки (m3/min) =targeted ×rate емкости комнаты (m3) циркуляции (вращений /h) ÷60
Пример)
Воздушные потоки FFU для чистой будочки с шириной 3m, длиной 2m, высотой 2m и пожеланным классом 10000 (3×2×2) ×75÷60=15 (m3/min)
блок *Single PAU - A17FFU нашей компании совместимо.
2. Выбор материала стены
Выбор должен быть сделан на основании требований связанных с окружающей и внутренней окружающей средой космоса.
Особенности:
будочку 1).Clean может предложить часть высокой чистой окружающей среды, можно установить на верхнюю часть места
эта потребность очистить. Воздух которые приходят вне от FFU будет фильтрован pre фильтром и фильтром HEPA, тогда
чистый воздух включается в рабочую зону вертикально для обеспечения требования к очищения
шум 2).the более менее чем 52dBA, скорость воздуха 0.35-0.6m/s
3). размер чистой будочки, подгоняет дизайн доступен
4).it может быть использовано одиночным и также может быть соединено для того чтобы очистить зону в прокладке
5). ряд очищения: класс 100 класс, 1000 или 10000class
Спецификации:
| Деталь | Комната трудной стены модульная чистая | |
| Чистота | Класс 100 для того чтобы классифицировать 100 000 | |
| Размер (LXWXH) | Конструированный согласно требованиям к клиента | |
| FFU | Размер | 2x2, 2x4, 4x4 опционное |
| Структурный материал рамки | Нержавеющая сталь, алюминиевый сплав | |
| Электропитание | 110V/60HZ/AC; 220V/60HZ/AC | |
| Фильтр | Мини плиссируйте фильтр HEPA filter/ULPA опционный | |
| Материал рамки | Алюминиевый сплав/нержавеющая сталь 201/SUS 304 | |
| Материал стены | Закаленное стекло/акриловая/противостатическая прозрачная панель PVC/Sandwich | |
| Потолок | панель Алюмини-пластмассы/закаленное стекло/акриловая/противостатическая прозрачная панель PVC/Sandwich | |
Опционный аксессуар:
Ливень воздуха
Коробка пропуска
Кондиционер
Манометр

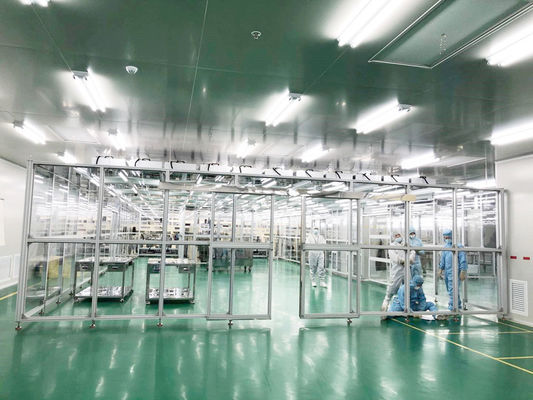

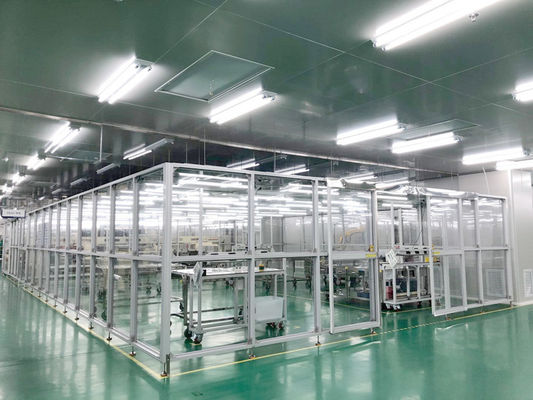

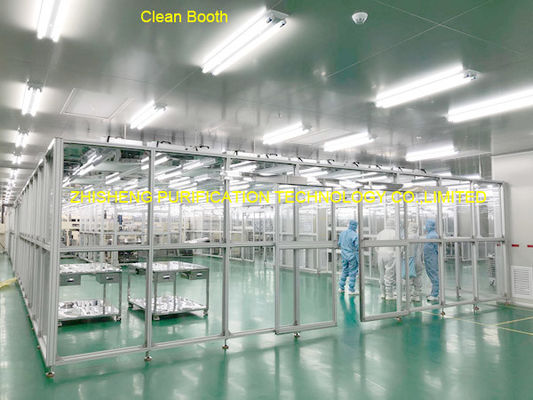

Фото комнаты класса 1000 модульной чистой:
|
|
